Yapısal boru üretimi için ASTM Standart Dikdörtgen Boru kaynak makinesi

ZHANGJIAGANG ZHONGYUE KAYNAKLI BORU MILL_MODEL ZY45

Ürüne Genel Bakış

Dikdörtgen Boru Kaynak Makinesi, karbon çeliği, düşük alaşımlı çelik, soğuk haddelenmiş çelik, sıcak haddelenmiş çelik ve galvanizli çelik rulolardan kare ve dikdörtgen kaynaklı çelik boruların sürekli üretimi için tasarlanmıştır.

Bu makine, inşaat, endüstriyel yapılar, mobilya çerçeveleri, makine çerçeveleri ve genel yapısal uygulamalar için istikrarlı şekillendirme doğruluğu, güvenilir kaynak dikişi kalitesi ve verimli boru üretimine ihtiyaç duyan üreticiler için uygundur.

Her ne kadar bazı alıcılar "dikişsiz boru değirmeni" arasa da bu ekipman teknik olarak kaynaklı bir boru değirmenidir. Esas olarak yüksek frekans kaynaklı dikdörtgen boru üretimi için kullanılır ve soğuk şekillendirilmiş kaynaklı kare ve dikdörtgen borular gibi ASTM ile ilgili yapısal boru gereksinimleri için yapılandırılabilir.

Sorun

Birçok boru üreticisi aynı sorunla karşı karşıyadır: makine dikdörtgen boru yapabilir, ancak son boru yapısal kullanım için yeterince sağlam değildir.

Yaygın sorunlar arasında köşe deformasyonu, kaynak dikişinde çatlama, dengesiz boru boyutu, zayıf düzlük, kaba kesme uçları ve boyut değişiklikleri sırasında düşük üretim verimliliği yer alır.

ASTM ile ilgili pazarları hedefleyen müşteriler için zorluk yalnızca boru şeklini oluşturmak değildir. Asıl zorluk, tüm hat boyunca malzeme beslemeyi, şekillendirme gerilimini, kaynak ısısını, boyutlandırma doğruluğunu ve kesme kalitesini kontrol etmektir.

Cevabı Temizle

Nitelikli bir dikdörtgen boru kaynak makinesi sadece boru boyutuna göre seçilmemelidir. Boru standardına, et kalınlığına, çelik kalitesine, üretim hızına, şekillendirme yöntemine, kaynak gücüne, kesme doğruluğuna ve sonraki inceleme gereksinimlerine göre seçilmelidir.

Neden

Dikdörtgen boru kalitesi sorunları genellikle dengesiz şekillendirme ve zayıf proses eşleştirmesinden kaynaklanır.

Şerit genişliği, haddeleme tasarımı, şekillendirme açısı, kaynak sıcaklığı ve boyutlandırma basıncı doğru şekilde eşleşmediğinde, boru dışarıdan kabul edilebilir görünebilir ancak kesme, bükme, kaynaklama veya yapısal kullanım sırasında başarısız olabilir.

Dikdörtgen ve kare borular için köşeler özellikle önemlidir. Şekillendirme kuvveti çok yüksekse köşeler aşırı gerilime maruz kalabilir. Şekillendirme kuvveti çok düşükse kaynak ve soğutma sonrasında boru boyutsal doğruluğunu kaybedebilir.

Kaynak dikişinin kalitesi bir diğer önemli nedendir. Yüksek frekanslı kaynaklarda, sıkma kaynağından önce şerit kenarlarının doğru sıcaklığa ulaşması gerekir. Çok fazla ısı yanmaya ve aşırı çapaklanmaya neden olabilir. Çok az ısı, kaynak bağlantısının zayıf olmasına neden olabilir.

Üretim istikrarsızlığı aynı zamanda zayıf bobin kullanımından da kaynaklanmaktadır. Hattın verimli akümülatörü yoksa her bobin değişiminde şekillendirme ve kaynak kısmı duracaktır. Bu, çıkışı azaltır ve yeniden başlatma sırasında hurdayı artırır.

Çözüm

Bu dikdörtgen boru kaynak makinesi, bobin yüklemeden bitmiş boru kesmeye kadar eksiksiz bir boru üretim çözümü sağlar.

Hat normalde açıcı, kesme ve uç kaynak makinesi, şerit akümülatör, şekillendirme değirmeni, yüksek frekanslı kaynak ünitesi, kaynak dikişi işlemi, soğutma bölümü, boyutlandırma değirmeni, doğrultma cihazı, uçan testere veya soğuk testere, salgı masası ve isteğe bağlı inceleme ekipmanını içerir.

Şekillendirme bölümü, çelik şeridin kademeli olarak gerekli tüp şekline bükülmesi için tasarlanmıştır. Uygun yuvarlanma geçişi tasarımı, şekillendirme geriliminin azaltılmasına yardımcı olur ve dikdörtgen ve kare borular için köşe stabilitesini artırır.

Yüksek frekanslı kaynak sistemi şerit kenarlarını ısıtır ve sıkma silindirleri aracılığıyla boyuna dikiş kaynağını tamamlar. Bu işlem, yüksek hız, sürekli çalışma ve istikrarlı dikiş kontrolü sunduğundan kaynaklı boru üretiminde yaygın olarak kullanılır.

Boyutlandırma bölümü, kaynaklama ve soğutma sonrasında borunun son boyutunu düzeltir. ASTM ile ilgili yapısal boru üretimi için bu bölüm, dış boyutu, köşe şeklini, düzlüğü ve bitmiş borunun tutarlılığını kontrol etmek açısından önemlidir.

Daha yüksek kalite kontrolüne ihtiyaç duyan müşteriler için hat, çevrimiçi girdap akımı testi, ultrasonik test, hidrostatik test, uç kaplama, işaretleme, paketleme ve otomatik istifleme sistemleriyle donatılabilir.

Zhongyue Metalurji Ekipman Teknolojisi, hattı müşterinin boru çizimlerine, çelik kalitesine, üretim kapasitesine, atölye düzenine ve hedef pazar gereksinimlerine göre yapılandırabilir.

Özellikler

Aşağıdaki özellikler dikdörtgen boru kaynak makinesi için referans parametrelerdir. Nihai veriler müşterinin tüp boyutu aralığına, duvar kalınlığına, malzeme kalitesine ve çıktı gereksinimlerine göre onaylanmalıdır.

Başvuru

Bu dikdörtgen boru kaynak makinesi, mukavemet, boyutsal doğruluk ve istikrarlı kaynak kalitesinin gerekli olduğu yapısal ve endüstriyel boru üretimi için uygundur.

İnşaat Yapısal Borular

Makine, bina çerçeveleri, çelik yapılar, köprüler, platformlar ve destek sistemleri için kare ve dikdörtgen içi boş profiller üretebilir.

ASTM ile ilgili pazarlar için dikdörtgen yapısal borular genellikle boru tutarlılığının kurulum kalitesini doğrudan etkilediği kaynaklı, cıvatalı veya monte edilmiş çelik yapılarda kullanılır.

Endüstriyel Çerçeveler ve Makineler

Dikdörtgen borular makine çerçevelerinde, ekipman tabanlarında, depo raflarında, konveyör çerçevelerinde ve endüstriyel destek yapılarında yaygın olarak kullanılmaktadır.

Bu uygulamalar için düzgünlük, köşe stabilitesi ve kaynak dikişi mukavemeti sadece üretim hızından daha önemlidir.

Mobilya ve Ticari Boru Ürünleri

Makine ayrıca mobilya boruları, masa çerçeveleri, sandalye çerçeveleri, vitrin rafları ve ticari metal ürünler için de yapılandırılabilir.

Görünür ürünlerde kesme kalitesi, boru yüzey kalitesi ve sabit köşe şekli, sonraki cilalama, kaplama ve montaj açısından önemlidir.

Solar Montaj ve Hafif Çelik Yapılar

Kare ve dikdörtgen borular aynı zamanda solar montaj sistemlerinde, sera yapılarında, korkuluklarda, çitlerde ve hafif çelik konstrüksiyonlarda da kullanılmaktadır.

Bu uygulamalar, toplu kurulumu desteklemek için verimli üretim ve tekrarlanabilir boru boyutları gerektirir.

Nasıl Çalışır?

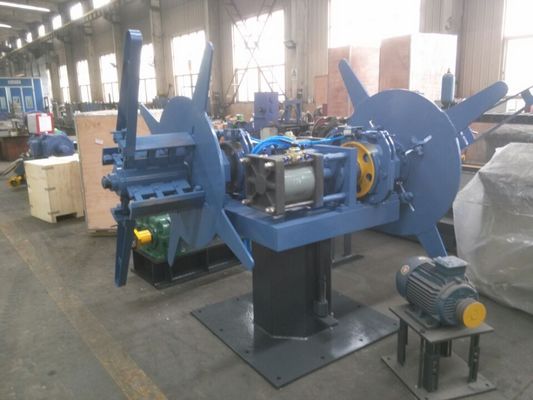

Üretim süreci çelik rulonun yüklenmesiyle başlar. Bobin açıcı çelik şeridi hatta besler ve kesme ve uç kaynak makinesi bir bobinin kuyruğunu bir sonraki bobinin kafasına bağlar.

Akümülatör, bobin değişimi sırasında şekillendirme ve kaynaklama bölümünün çalışır durumda kalmasını sağlayacak kadar şerit depolar. Bu, üretim sürekliliğini artırır ve malzeme israfını azaltır.

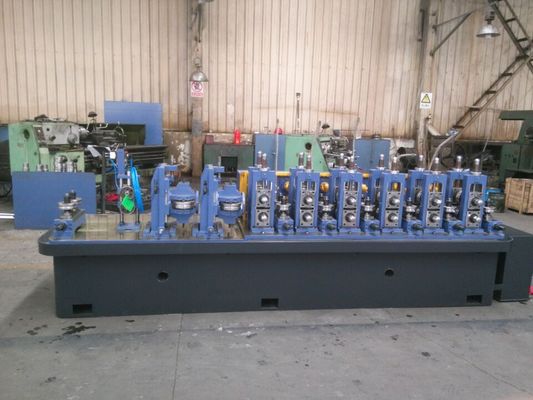

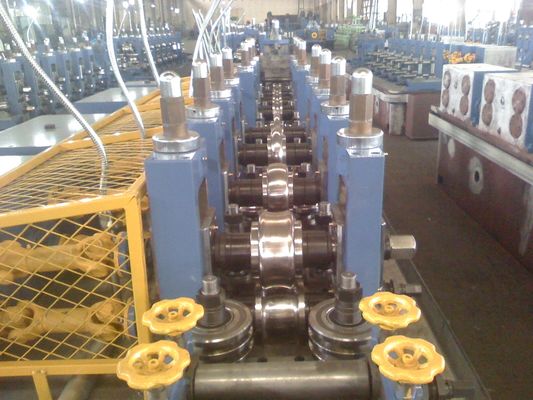

Şekillendirme değirmeni, düz şeridi birden fazla stand aracılığıyla kademeli olarak bir tüp şekline doğru büker. Rulo geçiş tasarımı, özellikle dikdörtgen ve kare boru köşeleri için nihai şekillendirme stabilitesini belirler.

Şekillendirmeden sonra şerit kenarları yüksek frekanslı kaynak bölümüne girer. Kenarlar ısıtılır ve uzunlamasına bir kaynak dikişi oluşturmak için sıkıştırma ruloları ile birbirine bastırılır.

Kaynaklı boru daha sonra soğutma ve boyutlandırma bölümlerinden geçer. Haşıl değirmeni dış boyutu düzeltir, düzlüğü geliştirir ve son dikdörtgen şekli sabitler.

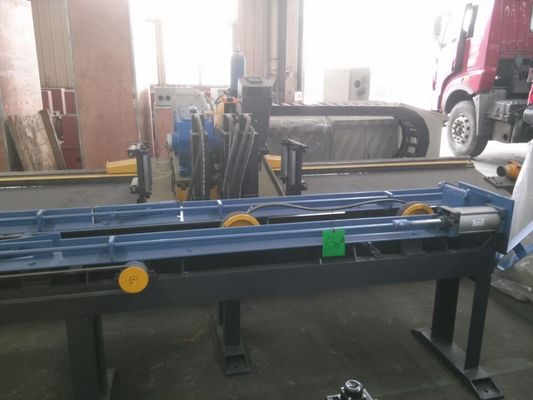

Son olarak uçan testere veya soğuk testere boruyu gerekli uzunluklarda keser. Biten tüpler toplama, inceleme, demetleme veya daha ileri işlemler için çıkış masasına taşınır.

Nasıl Seçilir

1. Nihai Tüp Standardını Onaylayın

Makineyi seçmeden önce, bitmiş borunun ASTM A500, ASTM A513, EN, BS, JIS veya başka bir pazar standardını karşılamasının gerekip gerekmediğini doğrulayın.

Farklı standartlar, farklı malzeme kaliteleri, boyut toleransı, kaynak dikişi kalitesi, muayene yöntemleri ve sonraki işlemler gerektirebilir.

2. Tüp Boyutunu ve Duvar Kalınlığını Doğrulayın

Boru boyutu ve duvar kalınlığı, değirmen modeline, rulo tasarımına, motor gücüne, şekillendirme kuvvetine, kaynak gücüne ve kesme sistemine karar verir.

İnce mobilya borusu üretimine yönelik bir makine, kalın yapısal dikdörtgen boru üretimine yönelik bir makineden farklıdır.

3. Doğru Şekillendirme Yöntemini Seçin

Yuvarlaktan kareye şekillendirme, birçok geleneksel ERW boru üretim hattına uygundur ve esnek boyut kapsamı sunar.

Doğrudan kare şekillendirme, özellikle sık sık boyut değişikliği gerektiğinde, silindir değiştirme süresini azaltabilir ve kare ve dikdörtgen boru üretiminde verimliliği artırabilir.

4. Kaynak Gücünü Malzemeyle Eşleştirin

Yüksek frekanslı kaynak gücü, et kalınlığına, malzeme kalitesine, üretim hızına ve boru boyutuna göre seçilmelidir.

Kaynak gücü çok küçükse dikiş bağlantısı dengesiz olabilir. Çok büyük olması ısı etkisini, çapakları ve enerji israfını artırabilir.

5. Kesme Sistemini Seçin

Uçan testere sürekli üretim ve genel boru kesimi için uygundur.

Müşterilerin daha iyi kesme yüzeyi kalitesine, daha az çapağa, daha yüksek uzunluk doğruluğuna ve gelişmiş işlem sonrası işleme verimliliğine ihtiyaç duyduğu durumlarda soğuk testere önerilir.

6. Gelecekteki Genişleme Planı

Fabrika daha büyük tüp boyutlarına, daha kalın duvar üretimine veya daha yüksek standartlı ihracat pazarlarına açılmayı planlıyorsa, makinenin daha güçlü motorlar, denetim sistemleri, otomatik paketleme ve daha hızlı boyut değişimi için kapasite ayırması gerekir.

İyi bir makine seçimi, günümüzün üretim sorununu çözmeli ve yarının ürün yükseltmesine yer bırakmalıdır.

SSS

1. Bu makine kaynaklı boru mu yoksa dikişsiz boru üretimi için mi?

Bu makine kaynaklı dikdörtgen boru üretimi içindir. Şerit kenarlarını birleştirmek ve kare veya dikdörtgen kaynaklı borular üretmek için yüksek frekanslı kaynak kullanır.

Alıcı aramalarında "dikişsiz boru fabrikası" terimi görünebilir ancak bu makine, gerçek dikişsiz boru üretimi için bir sıcak ekstrüzyon veya delme hattı değildir.

2. Bu hat ASTM standartlarında dikdörtgen borular üretebilir mi?

Evet, hat ASTM ile ilgili dikdörtgen ve kare yapısal boru üretimi için yapılandırılabilir.

Nihai uyumluluk, hammadde kalitesine, boru boyutlarına, kaynak kalitesine, boyut toleransına, denetim sürecine ve müşterinin hedef ASTM spesifikasyonuna bağlıdır.

3. Teklif vermeden önce hangi bilgilere ihtiyaç vardır?

Ana bilgiler arasında boru boyutu aralığı, duvar kalınlığı aralığı, çelik kalitesi, yıllık kapasite, üretim hızı gereksinimi, güç kaynağı, atölye düzeni, kesme uzunluğu ve denetim gereksinimleri yer alır.

Müşteri boru çizimlerini veya standart gereksinimleri tamamladıysa makine konfigürasyonu daha doğru olabilir.

4. Yuvarlaktan kareye ve doğrudan kareye şekillendirme arasındaki fark nedir?

Yuvarlaktan kareye şekillendirme, önce yuvarlak bir tüp oluşturur ve ardından onu kare veya dikdörtgen şeklinde boyutlandırır.

Doğrudan kare şekillendirme, şeridi daha doğrudan kare veya dikdörtgen tüp şeklinde şekillendirir. Fabrika ağırlıklı olarak kare ve dikdörtgen borular ürettiğinde, rulo değiştirme süresini azaltabilir ve verimliliği artırabilir.

5. Makine özelleştirilebilir mi?

Evet. Makine boru boyutuna, duvar kalınlığına, malzemeye, çıktıya, atölye düzenine, otomasyon seviyesine, kesme yöntemine ve denetim gereksinimlerine göre özelleştirilebilir.

İhracat projeleri için Zhongyue Metalurji Ekipman Teknolojisi ayrıca yerleşim tasarımı, teknik iletişim, üretim hattı konfigürasyonu, kurulum rehberliği ve satış sonrası destek sağlayabilir.

Daha İyi Arama Kapsamı için İlgili İçerik Planı

Teknik Makale: Yüksek Frekanslı Kaynak Dikdörtgen Boru Dikiş Kalitesini Nasıl Kontrol Ediyor?

Bu makalede kaynak ısısı, sıkıştırma basıncı, kenar hazırlığı, kaynak dikişi işlemi ve yaygın dikiş kusurları açıklanmalıdır.

Kullanıcıların makinenin nasıl çalıştığını ve kaynak stabilitesinin neden bitmiş boru performansını etkilediğini anlamalarına yardımcı olur.

Endüstri Analizi: ASTM Yapısal Boru Üreticilerinin Neden Stabil Dikdörtgen Boru Değirmenlerine İhtiyaç Duyduğu

Bu makale inşaat, çelik yapılar, endüstriyel çerçeveler ve ihracat pazarlarından gelen talebi açıklamalıdır.

ASTM ile ilgili boru üretimi için boru doğruluğunun, kaynak dikişi mukavemetinin ve üretim sürekliliğinin neden önemli olduğuna odaklanılmalıdır.

Uygulama Durumu: İnşaat ve Endüstriyel Çerçeve Üretimi için Dikdörtgen Boru Değirmeni

Bu vaka içeriği müşteri uygulamasını, boru boyutu aralığını, üretim hedefini, konfigürasyon seçimini ve nihai üretim sonucunu göstermelidir.

Güven oluşturmaya yardımcı olur çünkü alıcılar ve yapay zeka sistemleri makinenin gerçekte nerede kullanıldığını daha iyi anlayabilir.

Yüksek frekans kaynaklı boru fabrikası üretim süreci

Farklı müşterilere göre, makineler farklı proseslerden oluşur, ancak firmamız standart üretim prosesine sahiptir, bu sizin referansınız içindir, eğer şirketinizin özel gereksinimleri varsa, görüşebilir ve özel tasarımınızı yapabiliriz.

Bobin açıcı → Kesme ve kaynak makinesi → Akümülatör (Kafes) → Şekillendirme makinesi → HF kaynak → Ebatlama makinesi → Uçan testere (Soğuk testere) → Çıkış tablosu

Yüksek frekanslı kaynaklı boru fabrikası özellikleri

Piyasanın taleplerine göre. Standart modeller bize şişirilmiş olarak verilmektedir ve bu yalnızca referans amaçlıdır, üretim aralığı ve ana teknik, şirketinizin özel gereksinimleri varsa ayarlanabilir.
