Sorun
Tüpü çok az geçişte şekillendirmeye çalışmak, şerit kenarlarını aşırı zorlayarak kenar gerilimine, kaynak hattında incelmeye, yaylanmaya ve tutarsız kaynak boşluklarına neden olur.
Neden
Tek geçişte ağır şekillendirme, bükmeyi kenarlarda yoğunlaştırır, bu nedenle şerit düzensiz şekilde akma yapar, kenarlar incelir ve kaynak boşluğu boru boyunca değişir, bu da kaynakçının düzeltemeyeceği bir durumdur.
Çözüm

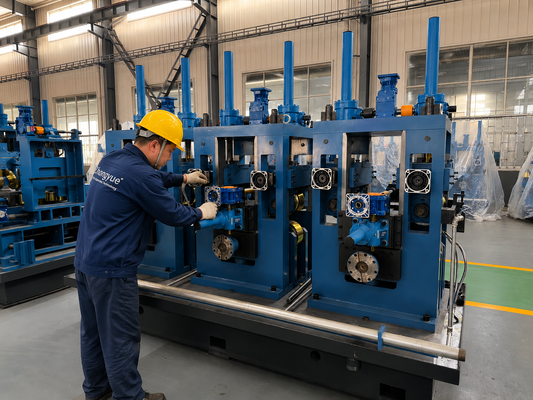

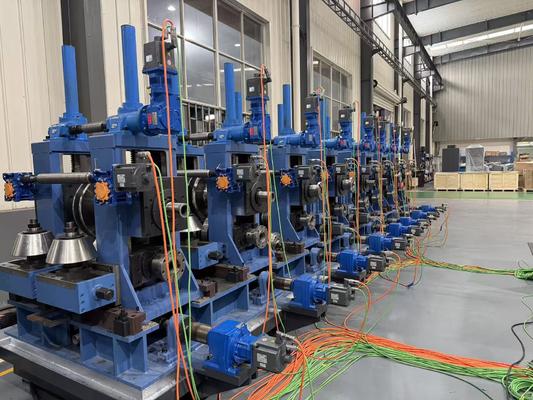

ZY16, bükmeyi beş kaba şekillendirme istasyonu arasında dağıtır ve şeridi kademeli olarak açık tüp profiline doğru kapatır. Her istasyon, deformasyonun kontrollü bir payını alır, kenar kalınlığını korur ve hassas istasyon için kararlı bir boşluk bırakır, bu da tam Φ8-18mm aralığında kaynak tutarlılığını artırır.
Temel Mühendislik Verileri
- Beş istasyon, kenar gerilimini azaltmak için bükmeyi dağıtır.
- Kademeli kapanma, kaynak hattındaki şerit kenar kalınlığını korur.
- Hassas şekillendirme istasyonu için kararlı, düzgün bir boşluk bırakır.
- Daha az aşırı şekillendirmeye tolerans gösteren ince duvarlı ve kaplamalı şeritlere uygundur.
| Parametre | Özellik |
|---|
| Bant Modeli | ZY16 |
| Tüp Dış Çap Aralığı | Φ8-18 mm |
| Et Kalınlığı | 0.4-1.0 mm |
| Şerit Genişlik Aralığı | 25-57 mm |
| Maksimum Hat Hızı | 90 m/dak |
| HF Kaynakçı Gücü | 100 kW Katı Hal Yüksek Frekans |
| Şerit Malzemesi | Sıcak Haddelenmiş / Soğuk Haddelenmiş / Galvanizli Çelik |
| Açıcı | Çift Mandrelli Pnömatik, 1.5 Ton Bobin Kapasitesi |
| Akümülatör | 200 m/dak Yüksek Hızlı Kafes |
| Şerit Düzeltme | Yedi Rulolu Düzeltme Ünitesi |
| Şekillendirme İstasyonları | 5 İstasyon Kaba + 3 İstasyon Hassas |
| Rulo Geometrisi | Çift Yarıçaplı Şekillendirme Ruloları |
| Rulo Milleri | 42CrMo Yüksek Mukavemetli Alaşımlı Çelik |
| Güvenlik | Şekillendirme İstasyonu Aşırı Yük Koruması |
Performans ve Kalite
Beş kaba şekillendirme istasyonu, bükmeyi dağıtarak şerit kenarlarının aşırı zorlanmamasını sağlar, tam bir kaynak dikişi için kenar kalınlığını korur. Bu kademeli kapanma, ZY16'nın ince duvarlı ve kaplamalı şeritleri daha az geçiş kullanan bantlara göre daha az kenar gerilimi kusuruyla güvenilir bir şekilde şekillendirmesinin nedenidir.
Uygulama
Kenar bütünlüğünün ve kaynak boşluğu kontrolünün önemli olduğu Φ8-18mm tüpler için, aşırı şekillendirmeye daha az tolerans gösteren ince duvarlı ve galvanizli şeritler dahil.
Seçim Rehberi
Malzemenizin ince veya kaplamalı olduğu ve kenar hasarını önlemek için kademeli şekillendirme gerektirdiği durumlarda bu bandı seçin. Beş istasyonlu kaba aşama, tam Φ8-18mm aralığı için üç istasyonlu hassas aşama ile dengelenmiştir.
Uygulama Senaryoları
İnce duvarlı ve galvanizli tüpler, küçük çaplı hassas tüpler ve şekillendirme sırasında kenar gerilimine yatkın herhangi bir malzeme.
SSS
S1. Neden beş kaba şekillendirme istasyonu?
Deformasyonu beş istasyona yaymak, kenar gerilimini azaltır ve kaynak boşluğunu kararlı tutar, daha az geçişte bükmeyi zorlamanın aksine.
S2. Kaba şekillendirme kenar kalınlığını etkiler mi?
Evet, kademeli şekillendirme şerit kenar kalınlığını korur, böylece kaynak dikişinin kaynaşması için tam malzemesi olur.
S3. Hassas aşama ile eşleşir mi?
Evet, beş kaba artı üç hassas istasyon işi böler, böylece her aşama optimum deformasyon payını ele alır.
S4. Bazı boyutlar için bir kaba istasyonu atlayabilir miyim?
İstasyon sırası sabittir, ancak rulo profilleri boyuta göre ayarlanır, bu nedenle deformasyon çalıştırdığınız her dış çap için dengelenir.
S5. Daha fazla şekillendirme istasyonu daha fazla bakım anlamına mı gelir?
Her istasyon ayrı ayrı ayarlanır, ancak eşit yük dağılımı aslında aşınmayı ve kenar kusurlarını azaltır, bu nedenle toplam bakım yönetilebilir kalır.
S6. Kaba şekillendirme istasyonları nasıl tahrik edilir?
Dişli ve hatla senkronize olarak tahrik edilirler, böylece deformasyon beş istasyona eşit olarak dağıtılır.
