Sorun
Tüpün nihai kapanması doğru yapılmadığında, kaynak kenarları yanlış açıda veya boşlukta buluşur, merkezden uzak dikişler, zayıf nüfuz ve yuvarlak boru üretir.
Sebep
Son şekillendirme geçişleri kaynak kenarının geometrisini belirler, bu nedenle orada herhangi bir aşınma veya aşınma kaynakçı tarafından sabitlenemez ve doğrudan dikiş kusurları olarak görünür.
Çözüm

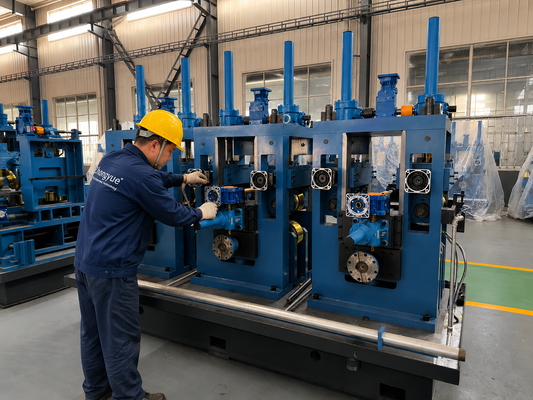

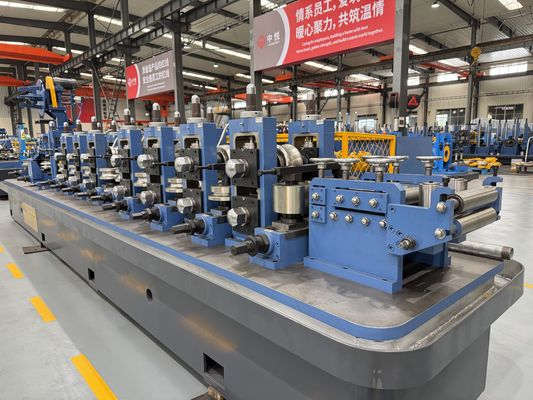

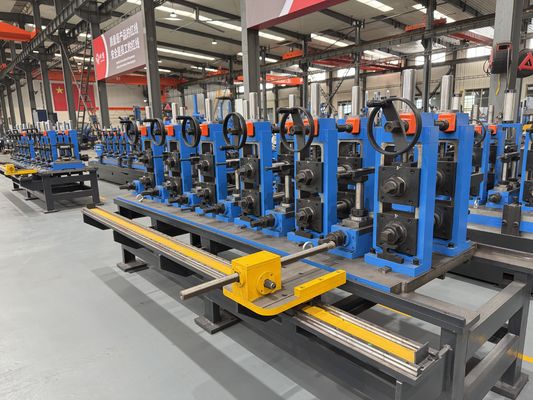

ZY16, kaynak noktasından önce kesin kenar boşluğunu ve yaklaşım açısını belirleyen üç hassas stand halinde oluşur.Merkezi bir, Φ8-18mm borusunda tamamen erimiş dikiş, kaynaktan önce yuvarlaklığı kilitli.
Anahtar Mühendislik Verileri
- Üç ince ayarlama basamağı son kaynak kenarı boşluğunu ayarladı.
- Merkezi, tamamen füzyonlu bir dikiş için kenar yaklaşım açısını kontrol eder.
- HF kaynak noktasından önce yuvarlaklığı kilitler.
- Tam menzilli Φ8-18mm kontrolü için kaba aşama ile çalışır.
| Parametreler | Spesifikasyon |
|---|
| Değirmen modeli | ZY16 |
| Tüp OD aralığı | Φ8-18 mm |
| Duvar kalınlığı | 0.4-1.0 mm |
| Şerit genişliği aralığı | 25-57 mm |
| En yüksek hat hızı | 90 m/min |
| HF kaynak gücü | 100 kW Katı Hal Yüksek Frekansı |
| Çizgi malzemesi | Sıcak olarak yuvarlanmış / soğuktan yuvarlanmış / galvanizli çelik |
| Rulo açmak | Çifte Mandrel Pneumatik, 1.5 Ton Bobin Kapasitesi |
| Akkumulatör | 200 m/min Yüksek Hızlı Kafes |
| Şerit düzeleme | Yedi tekerlekli düzeltme ünitesi |
| Durumları Geliştirmek | 5-Stand Kaba + 3-Stand Precision |
| Rol Geometri | Çifte Yarıçaplı Roller |
| Rulo Çubukları | 42CrMo Yüksek Güçlü Alaşımlı Çelik |
| Güvenlik | Standı Aşırı Yüklenme Koruması |
Performans ve Kalite
Üç hassas stand, son kaynak boşluğunu ve kenar açısını ayarlar, böylece HF kaynakçısı tutarlı bir kenar durumu görür.Bu yüzden ZY16 Φ8-18mm hassasiyetli tüplerde sıkı özelliklere sahip..
Uygulama
Keskinlik, ince duvarlı ve kaplı boru dahil olmak üzere kaynak dikiş düzlüğü ve nüfuzu kritik olan Φ8-18mm boru için.
Seçim Rehberi
Bu konfigürasyonu, kaynak tutarlılığının ana gereksiniminiz olduğunda seçin.Üç hassas basamak, tüm Φ8-18mm aralığında kaynak boşluğunu tolerans içinde tutmak için beş kaba basamakla birlikte çalışır.
Uygulama Senaryoları
Kesin mekanik boru, ince duvarlı boru ve sıkı kaynak özellikleri ve temiz, merkezi dikiş gerekli olan galvanizli boru.
Sık Sorulan Sorular
Kesinlik aşaması neyi kontrol eder?
Son kaynak kenarı boşluğunu ve yaklaşım açısını ayarlar, böylece HF kaynakçısı merkezi bir dikiş için tutarlı bir kenar durumu görür.
S2: Neden üç tane hassas stand?
Üç ince ayarlı basamak, tüpü fazla kapatmadan kaynak boşluğunu sıkı tutmak için gereken kontrolü sağlar.
S3: Kötü bir kaba oluşum aşamasını düzeltiyor mu?
Hayır, iki aşama birlikte çalışır; hassas aşamanın doğru bir şekilde bitmesi için uygun kaba kalıplama gerekir.
S4. Kaynak boşluğu nasıl ayarlanır?
Hızlı rulolar profillenir ve boyutlarına göre ayarlanır böylece kenarları OD ve duvarınız için doğru boşlukta ve açıda buluşur.
S5: kaynak boşluğunun doğru ayarlandığını nasıl anlarım?
Kesinlik standları, işlemeye başlama sırasında boyutlarına göre ayarlanır ve ilk üretim bobinlerinizdeki merkezi, tamamen erimiş dikişle doğrularsınız.
S6: Koşma sırasında hassaslık standlarını ayarlayabilir miyim?
Küçük ince ayarlamalar mümkündür, ancak büyük boşluk değişiklikleri alet kurulumunda yapılır; destekler istikrarlı, tekrarlanabilir ayarlar için tasarlanmıştır.
