Sorun
Tek yarıçaplı rulolar, şerit kenarını tek bir keskin bükülmeye zorlayarak kenar gerilimi, iz bırakma ve kaynak ve yuvarlaklık kusurları olarak ortaya çıkan düzensiz deformasyona neden olur.
Neden
Tek bir yarıçap, bükülmeyi tek bir yere yoğunlaştırır, bu nedenle şerit kenarı her geçişin girişinde aşırı işlenir ve malzeme tüpün etrafında düzensiz akar.
Çözüm
ZY16 çift yarıçaplı rulo profili, şerit kenarını iki daha yumuşak eğri boyunca geçirerek bükülmeyi daha eşit dağıtır ve tepe kenar gerilimini azaltır. Bu, kenar kalınlığını korur ve Φ8-18 mm tüplerde, özellikle ince duvarlı ve kaplamalı şeritlerde yuvarlaklığı ve kaynak boşluğu kararlılığını iyileştirir.
Anahtar Mühendislik Verileri
- İki eğrili rulo profili bükülmeyi daha eşit dağıtır.
- Her şekillendirme geçişi sırasında tepe kenar gerilimini azaltır.
- Tam, sağlam bir kaynak dikişi için kenar kalınlığını korur.
- İnce şeritte yuvarlaklığı ve kaynak boşluğu kararlılığını iyileştirir.
| Parametre | Özellik |
|---|

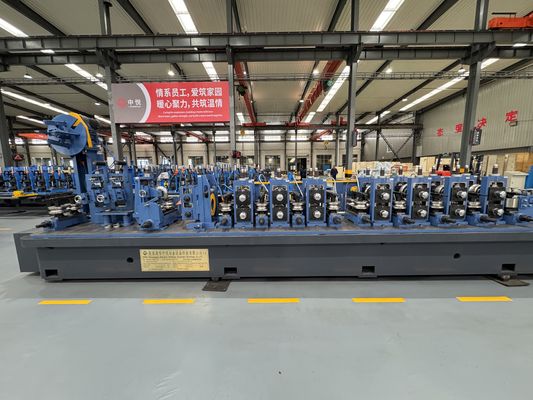

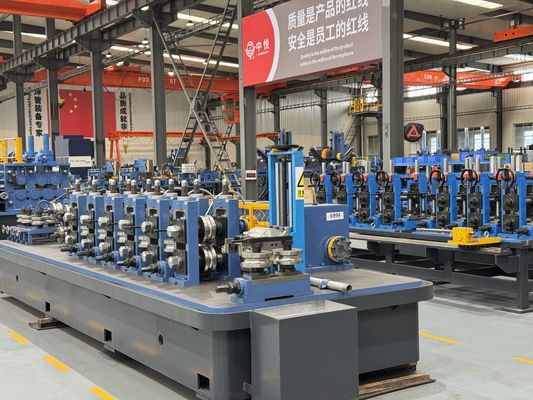

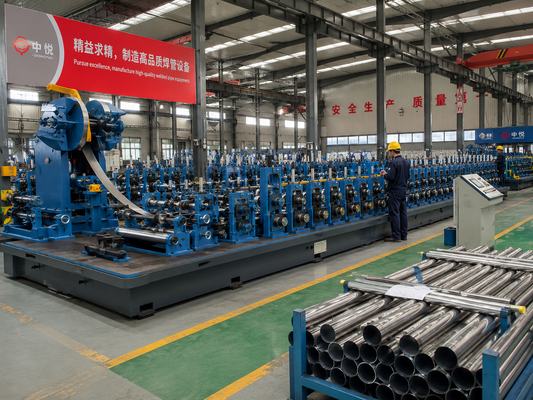

| Mill Model | ZY16 |
| Tüp OD Aralığı | Φ8-18 mm |
| Duvar Kalınlığı | 0.4-1.0 mm |
| Şerit Genişliği Aralığı | 25-57 mm |
| Maksimum Hat Hızı | 90 m/dk |
| HF Kaynak Makinesi Gücü | 100 kW Katı Hal Yüksek Frekans |
| Şerit Malzemesi | Sıcak Haddelenmiş / Soğuk Haddelenmiş / Galvanizli Çelik |
| Açıcı | Çift Mandrelli Pnömatik, 1.5 Ton Bobin Kapasitesi |
| Akümülatör | 200 m/dk Yüksek Hızlı Kafes |
| Şerit Düzleştirme | Yedi Rulolu Düzleştirme Ünitesi |
| Şekillendirme Standları | 5-Stand Kaba + 3-Stand Hassas |
| Rulo Geometrisi | Çift Yarıçaplı Şekillendirme Ruloları |
| Rulo Milleri | 42CrMo Yüksek Mukavemetli Alaşımlı Çelik |
| Güvenlik | Şekillendirme Standı Aşırı Yük Koruması |
Performans ve Kalite
Çift yarıçaplı rulolar, şerit kenarını iki daha yumuşak eğri boyunca geçirir, bu nedenle tepe kenar gerilimi düşer ve malzeme eşit akar. Bu, kenar kalınlığını korur ve özellikle keskin tek yarıçaplı bükülmelerin en çok kusura neden olduğu ince duvarlı ve kaplamalı şeritlerde yuvarlaklığı iyileştirir. Daha yumuşak bükülme yolu ayrıca rulo yüzeyindeki lokalize temas gerilimini azaltır, bu nedenle rulolar profil doğruluğunu korurken yeniden taşlama arasında daha uzun süre çalışır.
Uygulama
Kenar bütünlüğü, yüzey kalitesi ve yuvarlaklığın önemli olduğu Φ8-18 mm tüpler için, özellikle keskin bükülmeye tolerans göstermeyen ince duvarlı ve kaplamalı şeritler için.
Seçim Rehberi
İnce duvarlı, galvanizli veya hassas şerit şekillendirirken çift yarıçaplı takımları seçin. Profil ve boşluğun eşleşmesi için tam OD ve duvar kalınlığınızı belirtin.
Uygulama Senaryoları
İnce duvarlı ve kaplamalı tüp, parlak yüzeyli tüp ve yüzey ve kenar kalitesinin önemli olduğu hassas küçük çaplı tüp.
SSS
S1. Çift yarıçaplı ruloların faydası nedir?
Bükülmeyi iki daha yumuşak eğriye yayarak kenar gerilimini azaltır ve yuvarlaklığı ve yüzey kalitesini iyileştirir.
S2. Tüm malzemeler için gerekli midir?
İnce duvarlı ve kaplamalı şeritlerde en çok yardımcı olurlar; daha ağır düz şeritler daha basit profiller kullanabilir.
S3. Rulolar boyuta göre mi üretilir?
Evet, rulolar doğru profil ve boşluk için tam OD ve duvarınıza göre işlenir.
S4. Çift yarıçaplı rulolar daha hızlı mı aşınır?
Hayır, daha yumuşak bükülme aslında lokalize temas gerilimini azaltır ve 42CrMo miller, uzun takım ömrü için hizalamayı kararlı tutar.
S5. Çift yarıçaplı rulolar hızı nasıl etkiler?
Kenar gerilimini azaltarak ve şeridi kararlı tutarak, daha az kusurla daha yüksek hat hızını desteklerler, bu nedenle verimi sınırlamak yerine yardımcı olurlar.
S6. Rulolar boyutlar arasında değiştirilebilir mi?
Her boyut kendi işlenmiş rulo profiline sahiptir; rulolar OD'ler arasında değiştirilemez, bu nedenle siparişe göre profillendirilirler.
