ZY20 Hassas Boru Değirmeni Makinesi φ10-26mm Küçük Çaplı Çelik Boru 0.4-1.5mm Sıkı Tolerans Hattı

Hassas Boru Üretiminde Sıkı Tolerans Talepleri

Mekanik ve mobilya alanındaki hassas boru kullanıcıları, dış çap, et kalınlığı ve yuvarlaklığın dar bantlarda tutulmasını talep eder ve bir makine toleranstan saptığı anda parçaları reddeder. Küçük çaplı φ10-26mm boru özellikle affetmez çünkü küçük bir geçiş hatası veya kaynak ofseti, çapın büyük bir yüzdesi olarak görünür.

Neden Küçük Çaplı Hassas Boru Doğruluğunu Kaybeder

Geleneksel tek yarıçaplı geçişler, bükmeyi kenarda yoğunlaştırır ve dalgalanma üretir, pozitif olarak yönlendirilmeyen bir dikiş ise merkez dışı kaynak yaparak dış çapı kaydırır. Aşınmış merdane şaftları ve düzensiz soğutma, yuvarlaklık ve çapın kaymasına neden olur, bu da hattın günler içinde tolerans dışına çıkmasına yol açar.

ZY20 Hassas Boru Makinesi Çözümü

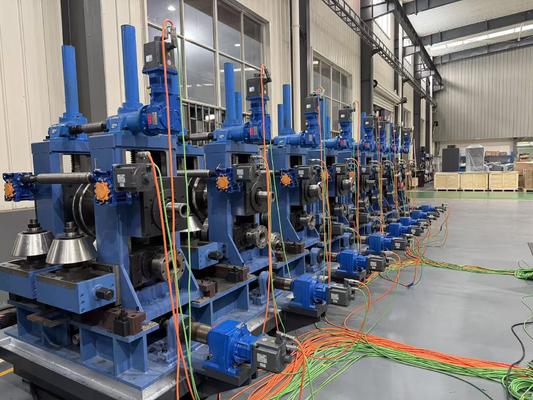

5 kaba ve 3 ince şekillendirme standından oluşan çift yarıçaplı geçiş tasarımı, kaynak öncesinde kenar dalgalanmasını ortadan kaldırmak için şeridi aşamalı olarak şekillendirir.

Sertleştirilmiş, temperlenmiş ve yüksek frekanslı sertleştirilmiş 42CrMo merdane şaftları, geçiş profilini sabit tutarken, özel dikiş kılavuzu kaynağı doğru dış çap için merkezler.

6 yatay + 6 dikey boyutlandırma hattı ve 4 merdaneli Türk kafası, gövdeyi sıkı yuvarlaklığa göre ayarlar ve mikrobilgisayar kontrollü testere 4-8m'yi ±3mm hassasiyetle keser.

ZY20 Boru Makinesi Teknik Özellikleri

Tam Sürekli Üretim Süreci

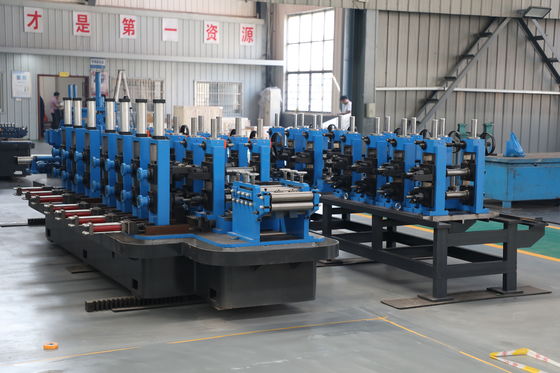

Her ZY20, bobinden bitmiş kesilmiş boruya kadar tek bir sürekli akışla çalışır. Bir çözücü, bobin setini gideren 7 merdaneli hassas bir düzelticiden geçen şeridi besler, ardından çift yarıçaplı şekillendirme, kenar dalgalanması olmadan 5 kaba ve 3 ince standda şekillendirir. 100 kW'lık katı hal HF kaynakçı, özel bir dikiş kılavuzu altında sıkıştırma basıncıyla dikişi birleştirir ve otomatik bir dış çapak ünitesi boncuğu hemen temizler. ≥10 t/saat sprey artı taşma havuzu soğutması şekli kilitler, 6 yatay + 6 dikey boyutlandırma hattı çapı ayarlar ve 4 merdaneli bir Türk kafası boruyu mikrobilgisayar kontrollü testerenin 4-8m uzunlukları ±3mm'ye kesmeden önce düzleştirir. Aşırı yük korumalı standlar ve 42CrMo sertleştirilmiş şaftlar, tüm hattı uzun çalıştırmalar boyunca stabil tutar.

ZY20 Hassas Boru Makinesinin Uygulandığı Yerler

Dış çap, et kalınlığı ve yuvarlaklığın dar bantlarda kalması gereken hassas mekanik boru, otomotiv hafif ölçülü parçalar, mobilya ve yapısal profiller.

Hassas Boru Makinesi Nasıl Seçilir

Önce dış çap, et kalınlığı ve yuvarlaklık hedeflerinizi belirtin, ardından φ10-26mm / 0.4-1.5mm penceresini eşleştirin. Malzeme sınıfını ve kesme uzunluğu hassasiyetini onaylayın ve tolerans gereksinimlerinize göre hattı boyutlandırmak için temel çizimlerini gözden geçirin.

Kurulum, Destek ve Satış Sonrası

ZY20, teslimattan önce siteyi hazırlayabilmeniz için yerleşim ve temel çizimleri içeren anahtar teslimi bir paket olarak sevk edilir. Mühendis liderliğinde yerinde kurulum ve devreye alma, operatör eğitiminin yanı sıra hattı nominal çıkışa getirir ve çalışan bir makineyi teslim eder. Yedek parça desteği ile bir yıllık garanti yatırımı korur ve hat HR, CR ve galvanizli bobini kabul ettiği için, yeniden takım yapmadan değişen malzeme maliyetlerine ve pazar talebine uyum sağlayabilirsiniz.

ZY20 Hassas Boru Makinesi Hakkında Sıkça Sorulan Sorular

ZY20 ne kadar yuvarlaklık sağlayabilir?

6+6 boyutlandırma hattı ve Türk kafası, gövdeyi nominal hızda yuvarlak ve stabil tutar.

Dış çap doğruluğu zamanla nasıl korunur?

42CrMo sertleştirilmiş merdane şaftları aşınmaya direnerek geçiş profilinin uzun kampanyalar boyunca doğru kalmasını sağlar.

Testere ne kadar kesme hassasiyeti sunar?

Mikrobilgisayar kontrollü bir testere ile 4-8m uzunluklar ±3mm'ye kesilir.
