Kaynak Sonrası Boyut ve Yuvarlaklık Kontrolü
Kaynak tüpü bitirmez - boyutlandırma bölümü bitirir. Yeterli boyutlandırma standı ve son bir düzleştirici olmadan, kaynaklı tüp hatı oval, eğri veya çapı dışında bırakır ve hassas ve yapısal alıcıların gerektirdiği boyutsal kontrolleri geçemez.
Tüpler Neden Değirmenden Yuvarlak Olmayan Çıkıyor
Kaynaklı bir gövde, ilerleyici olarak yeniden boyutlandırılmadıkça onu yuvarlaklıktan çıkaran artık ısı ve gerilim taşır. Çok az boyutlandırma standı veya son bir düzleştirici olmaması, ovalite ve eğriliğin devam etmesine izin verir ve tüp testereye zaten spesifikasyon dışı ulaşır.

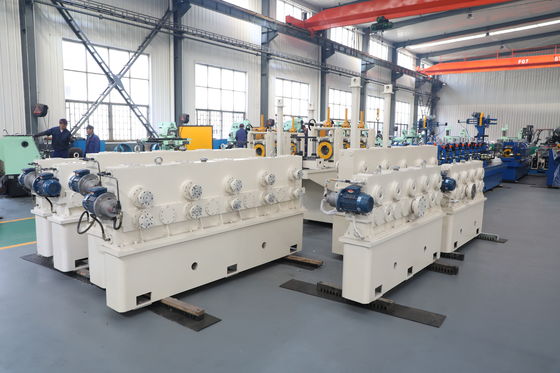

ZY20 Boyutlandırma Tüp İmalat Çözümü
6 yatay + 6 dikey boyutlandırma hattı, kaynak sonrası bitmiş çapı ve yuvarlaklığı ilerleyici olarak kontrol eder.
Yukarı-aşağı, sol-sağ ve dönme ayarlı 4 silindirli bir Türk kafası, tüpü düzleştirir ve hassas bir şekilde uçan testereye yönlendirir.
Birleştirilmiş boyutlandırma ve düzleştirme, 90 m/dak'ya kadar kesim için hazır, kararlı, yuvarlak, düz bir bitmiş tüp sağlar.
ZY20 Tüp İmalatının Teknik Özellikleri
| Parametre | Özellik |
|---|
| Tüp dış çapı | φ10–26 mm |
| Et kalınlığı | 0.4–1.5 mm |
| Nominal üretim hızı | 90 m/dak'ya kadar |
| Hammadde | HR / CR düşük karbonlu çelik, galvanizli çelik |
| HF kaynak makinesi gücü | 100 kW katı hal |
| Şekillendirme standları | 5 kaba + 3 ince |
| Boyutlandırma standları | 6 yatay + 6 dikey |
| Düzleştirme silindirleri | 7 silindirli hassas düzleştirici |
| Kesme uzunluğu / hassasiyeti | 4–8 m, ±3 mm |
| Soğutma sıvısı akışı | ≥10 t/s sprey + taşma havuzu |
| Rulo şaft malzemesi | 42CrMo ıslah edilmiş ve temperlenmiş + HF sertleştirilmiş |
Tam Sürekli Üretim Süreci
Her ZY20, bobinden bitmiş kesilmiş tüpe kadar tek bir sürekli akışla çalışır. Bir açıcı, bobin setini çıkaran 7 silindirli hassas bir düzleştiriciden şeridi besler, ardından çift yarıçaplı şekillendirme, kenar dalgası olmadan 5 kaba ve 3 ince standda şekillendirir. 100 kW'lık katı hal HF kaynak makinesi, özel bir dikiş kılavuzu altında sıkıştırma basıncıyla dikişi birleştirir ve otomatik bir dış çapak ünitesi boncuğu hemen temizler. ≥10 t/s sprey artı taşma havuzu soğutması şekli kilitler, 6 yatay + 6 dikey boyutlandırma hattı çapı ayarlar ve 4 silindirli bir Türk kafası, mikrobilgisayar uçan testerenin 4–8m uzunlukları ±3mm'ye kesmesinden önce tüpü düzleştirir. Aşırı yük korumalı standlar ve 42CrMo sertleştirilmiş şaftlar, tüm hattı uzun çalıştırmalar boyunca kararlı tutar.
ZY20 Boyutlandırma Tüp İmalatı Nerede Uygulanır
Parçaların doğru bir şekilde monte edilip bitirilip bitirilmediğini belirleyen son yuvarlaklık ve düzlüğün olduğu hassas, yapısal ve mobilya tüpleri.
Nasıl Bir Boyutlandırma Tüp İmalatı Seçilir
Boyutlandırma standı sayısını kontrol edin - ZY20, 6 yatay + 6 dikey stand kullanır - ve testereden önce yuvarlaklık ve düzlük için bir Türk kafası düzleştiricisinin dahil olduğunu onaylayın.
Kurulum, Destek ve Satış Sonrası
ZY20, teslimattan önce sahayı hazırlayabilmeniz için yerleşim ve temel çizimleri ile anahtar teslimi bir paket olarak gönderilir. Mühendis liderliğinde yerinde kurulum ve devreye alma, hattı nominal çıkışa getirir, operatör eğitimi ile çalışan bir imalat devredilir. Yedek parça desteği ile bir yıllık garanti yatırımı korur ve hat HR, CR ve galvanizli bobinleri kabul ettiği için, yeniden aletlendirme yapmadan değişen malzeme maliyetlerine ve pazar talebine uyum sağlayabilirsiniz.
ZY20 Boyutlandırma Tüp İmalatı Hakkında Sıkça Sorulan Sorular
ZY20'nin kaç tane boyutlandırma standı var?
Aşamalı çap kontrolü için 6 yatay + 6 dikey stand.
Türk kafası ne işe yarar?
Testereden önce tüpü yukarı-aşağı, sol-sağ ve dönme ayarıyla düzleştirir.
Boyutlandırma yuvarlaklığı iyileştirir mi?
Evet, çoklu stand hattı artı düzleştirici, bitmiş tüpü yuvarlak ve düz tutar.
