114- 406 MM Su ve gaz boruları için boru şekillendirme makinesi

Tüp şekillendirme makinesinin özellikleri

1. boru O.D ((dairesel):114mm-406mm

2Duvar kalınlığı:4.0-16.0mm

3. uzunluğu: 4-12m

4Hız: 40 m/dakika

Temel ihtiyaçlarAlıcı:

Ürün Genel Görünümü

API Boru Üretimi için Yüksek Hızlı Boru Formasyon Makinesi, petrol aktarımında kullanılan API standardı çelik boruların üretimi için özel olarak tasarlanmış yüksek hassasiyetli bir ERW boru üretim çözümüdür.,Doğal gaz taşımacılığı, su boru hatları, petrokimya projeleri ve enerji altyapısı.

API boru üretimi, sıradan inşaat borusundan çok daha sıkı boyut toleransı, kaynak bütünlüğü ve mekanik performans gerektirir.Üreticiler, yüksek üretim verimliliğini korurken, API 5L PSL1 ve PSL2 gibi standartları sürekli olarak karşılamalıdır..

Yüksek hızlı API boru fabrikamız, hassas rulo şekillendirme teknolojisini, yüksek frekanslı kaynak sistemlerini, otomatik boyut kontrolünü,ve yüksek kaliteli ERW borularının istikrarlı üretimini sağlamak için akıllı izleme sistemleri, zorlu boru hattı uygulamalarına uygun.

Sonuç:Petrol ve gaz sektörünü hedefleyen üreticiler için, üretim istikrarı ve kaynak kalitesi sadece hızdan daha önemlidir.Uygun şekilde tasarlanmış bir API boru fabrikası, ürün niteliği oranlarını ve uzun vadeli karlılığı doğrudan belirler.

Sebep

API boru üretimi neden standart boru üretiminden daha zordur?

Petrol ve gaz piyasasına giren birçok üreticinin, API borularının üretilmesinin sıradan yapısal boruların üretilmesinden önemli ölçüde daha zor olduğunu keşfetmesi.

Yüksek Güçlü Çelik Kalıplandırma Zorlukları Oluşturuyor

API sınıfı malzemeler genellikle şunları içerir:

• X42
• X52
• X60
• X70

Bu malzemeler daha yüksek verim gücüne sahiptir ve şekillendirme sistemine daha fazla baskı yapar.

Yetersiz rulo tasarımı şunlara yol açabilir:

• Kenar bükülmesi
• Yüzey çizikleri
• Kırallık yetersizliği
• Kalan stres konsantrasyonu

Kaynatma Kusurları Kritik Oldu

Boru hattı uygulamaları basınç altında çalışır.

Küçük kaynak kusurları bile aşağıdakilere neden olabilir:

• Sızıntı
• Crack yayılması
• Düşük yorgunluk ömrü
• Ürünün reddedilmesi

Sıkı boyutsal tolerans gereksinimleri

Boru hattı müteahhitleri aşağıdakileri sıkı bir şekilde kontrol etmelidir:

• Dış çapı
• Duvar kalınlığı
• Düzlük
• Yumurtalık

Specifikasyonların ötesindeki sapma saha kurulumunu engelleyebilir.

Küresel Kalite Standartlarının Artması

Petrol ve gaz projeleri giderek daha fazla gerektiriyor:

• API 5L uyumluluğu
• Ultrasonik test
• Hidrostatik test
• Kaynak dikiş incelemesi

Birçok geleneksel boru fabrikası bu gereksinimleri sürekli olarak karşılamak için mücadele ediyor.

Çözüm

Yüksek hassasiyetli API boru üretim çözümü

ERW boru fabrikamız, API sınıfı boru üretimiyle ilgili zorlukları çözmek için özel olarak tasarlanmıştır.

Hassas rulo şekillendirme teknolojisi

Gelişmiş yuvarlak geçiş mühendisliği, form oluşturan gerilimi bant boyunca eşit şekilde dağıtıyor.

Faydalar şunları içerir:

• Boru yuvarlaklığının iyileştirilmesi
• Malzeme stresinin azaltılması
• Daha iyi kaynak kenarı hazırlama
• Daha yüksek boyut tutarlılığı

Yüksek frekanslı kaynak sistemi

Yüksek frekanslı kaynak ünitesi, şerit kenarları boyunca yoğun bir ısıtma sağlar.

Avantajlar şunları içerir:

• Derin kaynak penetrasyonu
• Sürekli füzyon kalitesi
• Düşük ısıdan etkilenen bölge
• Üstün dikiş gücü

Çevrimiçi kaynak izleme

Seçmeli denetim sistemleri şunları içerir:

• Eddy Akım Testi (ECT)
• Ultrasonik Test (UT)
• Kaynak dikiş izleme
• Kızılötesi sıcaklık izleme

Bu sistemler kalite kontrolünü iyileştirir ve kusur oranlarını azaltır.

Hassas Boyutlandırma ve Düzleştirme

Çoklu boyutlandırma standları şunları sağlar:

• Kesin dış çapı
• Mükemmel düzlük.
• Kontrol edilen yumurtalık
• Daha iyi saha kurulum performansı

Akıllı Otomasyon

PLC kontrol sistemi şunları sağlar:

• Tarif depolaması
• Otomatik parametreler ayarlama
• Üretim verisinin kaydedilmesi
• Yanlış teşhis

Bu, insan hatasını azaltır ve üretim tutarlılığını artırır.

Özellikler

Nihai yapılandırma API boru özelliklerine ve müşteri üretim gereksinimlerine göre özelleştirilebilir.

Uygulama

Petrol Nakliye Boru Tüpleri

Saldırma bütünlüğünün gerekli olduğu uzun mesafeli boru hattı ağları üzerinden ham petrol taşımak için kullanılır.

Doğal gaz boru hatları

Doğal gaz aktarım projeleri için uygun yüksek dayanıklı ERW boruları üretir.

Petrokimya Sanayi

Güvenilir basınç direnci gerektiren rafineriler ve kimyasal tesis boru sistemleri için uygulanabilir.

Su Taşıma Projeleri

Belediye ve endüstriyel su taşıma altyapısı için uygundur.

Enerji Altyapısı

Geniş çapta kullanılır:

• LNG projeleri
• Elektrik üretimi tesisleri
• Hidrojen taşımacılığını geliştirme projeleri
• Offshore destek tesisleri

Nasıl Çalışır?

API boru üretim süreci

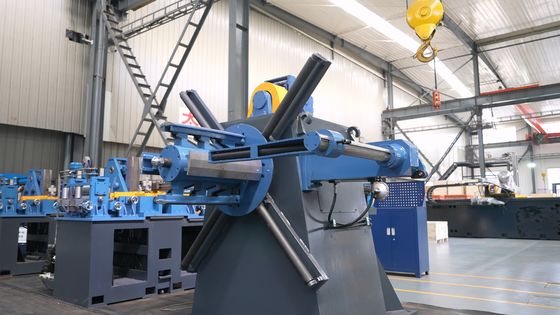

Adım 1: Yuvarlanmak

Çelik bobinler yüklenir ve üretim hattına sürekli olarak beslenir.

Adım 2: Kırkma ve kaynaklama bitirilir

Çember uçları kesintisiz üretimi sürdürmek için birleştirilir.

Adım 3: Akkumülatörde Depolama

Akülatör, bobin değişimi sırasında sürekli bant besleme sağlar.

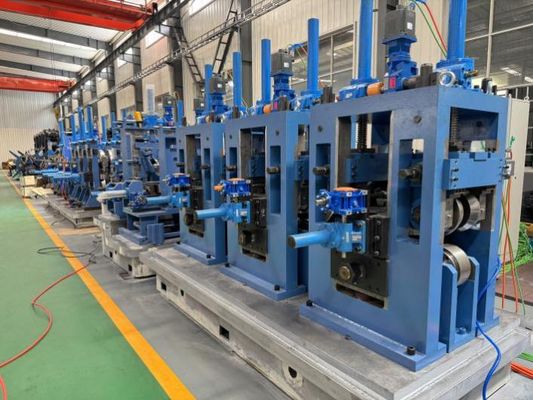

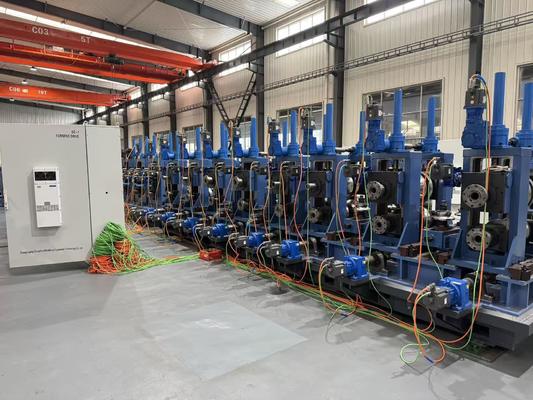

4. Adım: Yapım

Çoklu şekillendirme basamakları, düz şeritleri yavaş yavaş silindirli bir tübe dönüştürür.

Adım 5: Yüksek frekanslı kaynak

Şerit kenarları yüksek frekanslı akım kullanılarak ısıtılır ve basınç altında bir araya getirilir.

Adım 6: Kaynak boncuklarının çıkarılması

İç ve dış kaynak boncukları, daha iyi akış özellikleri için çıkarılır.

Adım 7: Boyutlandırma ve Düzleştirme

Boru son boyutlara kadar kalibre edilmiştir.

Adım 8: Denetim ve Test

İsteğe bağlı sistemler:

• Ultrasonik test
• Eddy akım testi
• Hidrostatik test
• Boyut kontrolü

Adım 9: Uçan Testere Kesme

Borular müşteri tarafından belirlenen uzunluklara kesilir.

Adım 10: Ambalaj ve Taşıma

Bitmiş ürünler teslimat veya aşağıda işleme hazırlanır.

Nasıl Seçilir?

Doğru API boru üretim hattını nasıl seçebilirsiniz

Gerekli boru çapını belirleyin

Farklı pazarlar farklı boyut aralıkları gerektirir.

Örneğin:

• Petrol toplama boru hatları
• Nakliye boru hatları
• Su taşıma boru hatları

Hepsi farklı konfigürasyonlar gerektirir.

Çelik sınıfı gereksinimlerini doğrulayın

X60 ve X70 gibi yüksek kaliteli malzemeler daha güçlü şekillendirme ve kaynak yeteneklerini gerektirir.

Denetim Gereksinimlerini Değerlendirin

API PSL2 sertifikasını gerektiren projeler genellikle ek test ekipmanlarına ihtiyaç duyar.

Gelecekteki Üretim Genişlemesini Düşünün

Geliştirme yeteneğine sahip bir makine seçmek, gelecekteki yatırım maliyetlerini azaltır.

Üretim Kapasitesini Değerlendirin

Yıllık üretim hedeflerine göre hat hızını ve değirmen boyutunu seçin.

Tavsiye:En iyi API boru fabrikası mutlaka en hızlı makine değildir, ancak üretim verimliliğini en üst düzeye çıkarırken sürekli kalite standartlarına uyan bir makine.

Neden Zhongyue Metalurji Ekipmanlarını Seçiyorsunuz?

ERW boru üretiminde geniş deneyim

Zhangjiagang Zhongyue Metallurji Ekipmanı Teknolojisi Şirketi, aşağıdakilerle uzmanlaşmıştır:

• ERW boru fabrikaları
• API boru üretim hatları
• Kare tüp değirmenleri
• Doğrudan kareye dönüştürme (DFT) değirmenleri

Mühendislik Uzmanlığı

Teknik ekibimiz şunları sağlar:

• Rulo geçiş tasarımı
• Fabrika düzenleme planlaması
• Kurulum denetimi
• İletişim hizmeti
• Operatör eğitimi

Uluslararası proje deneyimi

Ekipmanlarımız aşağıdaki müşterilere tedarik edildi:

• Hindistan
• Orta Doğu
• Afrika
• Rusya
• Güneydoğu Asya

Güvenilir kalite güvencesi

Her üretim hattı, nakliye öncesi mekanik test, elektrik denetimi ve deneme işleminden geçiyor.

Sık Sorulan Sorular

1Bu makine API 5L PSL2 boruları üretebilir mi?

Üretim hattı, API 5L PSL2 üretim gereksinimlerini desteklemek için gelişmiş denetim sistemleriyle yapılandırılabilir.

2Hangi çelik sınıfları işlenebilir?

Makine, nihai yapılandırmaya bağlı olarak API X42, X52, X60 ve X70 malzemelerini işleyebilir.

3Hangi denetim sistemleri mevcut?

İsteğe bağlı sistemler UT, ECT, Hidrostatik Test, kaynak dikiş izleme ve boyut ölçümü içerir.

4Hangi üretim hızı elde edilebilir?

Boru boyutuna ve duvar kalınlığına bağlı olarak, API kalite gereksinimlerini korurken dakikada 80 metreye kadar hız elde edilebilir.

5Üretim hattı petrol ve gaz boru hattı projeleri için uygun mu?

Makine özellikle petrol, gaz, petrokimya ve enerji altyapısı projelerinde kullanılan ERW boruları üretmek için tasarlanmış.

Sonuçlar

API boru üretimi basit boru şekillendirme yeteneğinden daha fazlasını gerektirir.ve güvenilir denetim sistemleri mevcut petrol ve gaz piyasasında rekabet edebilmek içinYüksek hızlı ve yüksek hassasiyetli bir API boru fabrikası, uluslararası standartlara uymak, reddedilme oranlarını azaltmak ve uzun vadeli karlılığı artırmak için gerekli üretim tutarlılığını sağlar.
